1. Buka aplikasi cisco packet tracer, kemudian akan muncul jendela seperti di bawah ini
2. setelah itu siapkan terlebih dahulu 3 unit Router, 4 Hub, 8 PC
3. kemudian hubungkan dengan kabel
4. untuk menambahkan port pada router 1 klik router lalu akan muncul tampilan berikut, lalu Trun Off kan tombol power yang ada di pojok kanan seperti yang ada di bawah gambar ini
5. klik WIC-1 ENET > letakan port sesuai dengan anak panah di bawah ini
6. lakukan hal yang sama pada router 2 untuk menambah port setelah selesai maka akan muncul tampilan seperti berikut
7. kemudian masukan ip address pada semua pc yang sudah tertulis pada gambar berikut
8. untuk mengisi ip address pada PC > klik PC maka akan muncul tampilan di bawah ini
9. klik desktop > klik ip Configuration
10. masukan ip address dan default gateway
PC-0
PC-1
PC-2
PC-3
PC-4
PC-5
PC-6
PC-7
11. kemudian klik router 1 maka akan muncul tampilan berikut
12. setelah itu klik Config > klik RIP > masukan Net ID sebanyak jaringan yang tersambung pada router 1 > klik Add
13. pada FastEthernet0/0 beri tanda centang pada bagian port status
Kemudian lakukan hal yang sama pada FastEthernet0/1 dan Ethernet0/0
14. setelah itu klik Config > klik RIP > masukan Net ID sebanyak jaringan yang tersambung pada router 2 > klik Add
15. pada FastEthernet0/0 beri tanda centang pada bagian port status
kemudian lakukan hal yang sama pada FastEthernet0/1 dan Ethernet0/0
16. setelah itu klik Config > klik RIP > masukan Net ID sebanyak jaringan yang tersambung pada router 3 > klik Add

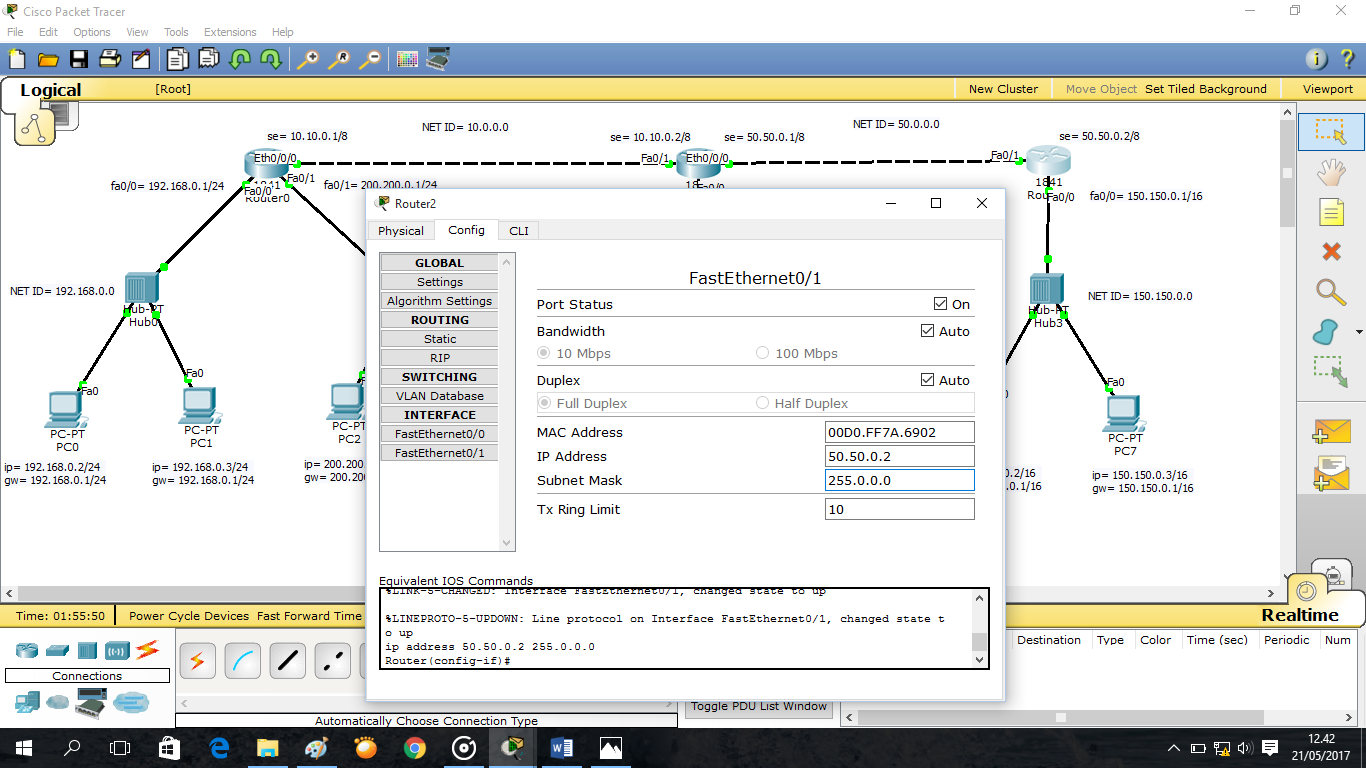

17. pada FastEthernet0/0 dan FastEthernet0/1 beri tanda centang pada bagian port statis
Semoga bisa membantu:-D
